電纜變頻串聯諧振試驗裝置技術方案

BOXZ電纜變頻串聯諧振試驗裝置-100kVA/100kV/25kV的技術方案


被試品對象及試驗要求
●  10kV/3760mm2絕緣母線100m。
●  35kV/2500 mm2絕緣母線100m。
工作環境
●  環境溫度：－150C –45 0C;
●  相對濕度：≤90%RH;
●  海拔高度:  ≤2500米；

裝置主要技術參數及功能
●  額定容量：100kVA；
●  輸入電源：單相220V/380V電壓，頻率為50Hz；
●  額定電壓：25kV；100kV
●  額定電流：4A；1A
●  工作頻率：30-300Hz；
●  波形畸變率：輸出電壓波形畸變率≤1%；
●  工作時間：額定負載下允許連續60min；過壓1.1倍1分鐘；
●  溫    升：額定負載下連續運行60min后溫升≤65K；
●  品質因素：裝置自身Q≥30(f=45Hz)；
●  保護功能： 對被試品具有過流、過壓及試品閃絡保護(詳見變頻電源部分)；
●  測量精度：系統有效值1.5級；


設備遵循標準
GB10229-88                        《電抗器》
GB1094　　　　　　　　《電力變壓器》
GB50150-2006　　　　　《電氣裝置安裝工程電氣設備交接試驗標準》
DL/T 596-1996                    《電力設備預防性試驗規程》
GB1094.1-GB1094.6-96    《外殼防護等級》
GB2900　　　　　　　　 《電工名詞術語》
GB/T16927.1~2-1997　　 《高電壓試驗技術》


裝置容量確定
結論：裝置容量定為100kVA/100kV，25kV，分四節電抗器，電抗器單節為25kVA/25kV/1A通過組合使用能滿足上述被試品的試驗要求。
設備使用關系表
試驗時設備使用關系列表

設備組合   被試品對象		電抗器 27kVA/27kV四節	激勵變壓器輸出端選擇
35 kV母線	長度100m	使用電抗器4串聯	3kV
10 kV母線	長度100m	使用電抗器2串聯2組并聯	1.5kV

系統配置及其參數

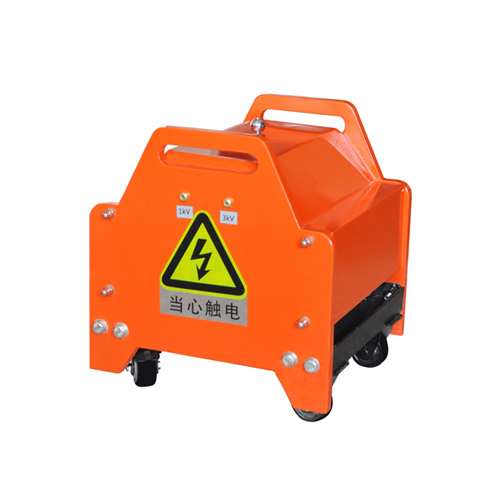

1.    激勵變壓器JLB-3kVA/1.5kV/3kV/0.4kV       1臺
●    額定容量：3kVA；
●    輸入電壓：380V，單相；
●    輸出電壓：1.5kV； 3kV
●    結    構：干式；
●    重    量：約15 kg；

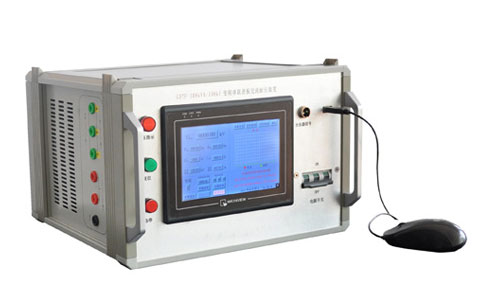

2.    變頻電源CHXB-F -3kW/380V                       1臺
●    額定輸出容量：3kW
●    工作電源：380±10%V（單相），工頻
●    輸出電壓：0 – 400V，單相，
●    額定輸入電流：7.5A
●    額定輸出電流：7.5A
●    輸 出 波 形：正弦波
●    電壓分辨率： 0.01kV
●    電壓測量精度：0.5%
●    頻率調節范圍：30 – 300Hz
●    頻率調節分辨率：≤0.1Hz
●    頻率穩定度：    0.1%
●    運 行 時 間：額定容量下連續60min
●    額定容量下連續運行60min元器件最高溫度≤65K;
●    噪 聲 水 平：≤50dB

可實現以下功能
●    內部由嵌入式觸摸屏控制,操作功能得到優化,操作簡單
●    自動掃頻,尋找諧振點.頻率范圍20-300Hz,可手動設置掃頻范圍,掃頻最大耗時3分鐘(全頻掃). 頻率分辨率0.1Hz
●    自動試驗,用戶可設置試驗程序,系統自動按設置的程序完成試驗過程
●    自動試驗時,自動跟蹤系統的諧振狀態,當諧振狀態發生變化,超過設置的區域時,系統自動跟蹤諧振點.在整個過程中保證系統工作在最優出力狀態，調頻時繪制頻率電壓曲線。
●    耐壓時自動跟蹤電壓,電壓正常波動時自動調整電壓到目標電壓,由用戶根據試驗情況進行操作
●    全壓輸出保護：在調壓過程中，嚴格保證變頻電源不會全電壓輸出
●    軟件經過嚴格模擬運行檢驗，運行安全、穩定、可靠
●    自動保存試驗數據,數據查詢功能,根據查詢條件查詢以往的試驗數據；
●    液晶顯示屏可顯示電源電壓和電流；高壓輸出的頻率、電壓、電流
●    保護功能：具有斷電、過流、過壓及閃絡保護功能；
a)    過電壓保護：可人工設定過電壓保護值；當整套裝置的輸出電壓達到保護整定值時，自動切除整套裝置
b)    過電流保護：可人工設定過電流保護值；當整套裝置的輸出電流達到保護整定值時，自動切除整套裝置
c)    擊穿保護：具有放電或閃絡保護功能，當高壓側發生對地閃絡時，自動切除整套裝置。不會對試驗設備和人身造成傷害，變頻電源內電子元件不會擊穿
d)    斷電保護：試驗電源斷電后，裝置能快速保護
●    變頻電源內部結構及其各元器件在經過正常的公路、鐵路運輸后，相互位置不變，不損壞，緊固件不松動
●    外觀及操作界面充分采用人性化設計，美觀大方，操作簡便
●    重量約12kg；





3.    高壓電抗器DK-25kVA/25kV                4節
●    額定容量：25kVA;
●    額定電壓：25kV；
●    額定電流：1A；
●    電 感 量：148H/單節；
●    品質因素：Q≥30 (f=45Hz)；
●    結    構：干式；
●    重    量：約28kg；

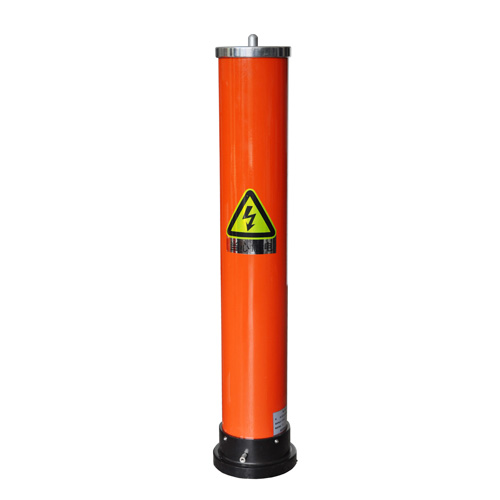

4.    電容分壓器FR-100 kV -500pF                1套
●    額定電壓：100kV；
●    高壓電容量：500pF
●    介質損耗：tgσ≤0.5%；
●    分 壓 比：1000：1
●    測量精度：有效值1.5級;
●    重    量：約8kg； 串聯諧振
