功能描述

BOHG-108互感器綜合測試儀主要用于現場檢測CT/PT的伏安特性、變比、極性、退磁、5%10%的誤差曲線、角差比差、二次回路檢查和工頻交流耐壓二次負荷等,單機輸出電壓可達0-1200V(108)/2500V(108H),電流達到400A.

實驗時僅需設定測試電壓/電流值,不需要設置步長,設備便能夠自動升壓/升流,并將互感器的伏安特性曲線或變比、極性等實驗結果快速顯示出來,支持?jǐn)?shù)據保存和現場打印,不但省去手動調壓、人工記錄、描曲線等繁瑣勞動,還能通過USB接口轉存測試數據,進行編輯保存或打印.操作簡單方便,提高工作效率,是一種性價比較高的高科技產品.

產品別名

互感器測試儀、互感器綜合特性測試儀、互感器特性綜合測試儀、互感器特性測試儀、多功能互感器測試儀

儀器特點

1、安全可靠:先進的MBC電源控制技術,單相AC220V輸入電源,并且工作電源與功率電源共用一個輸入端口,設計更加科學合理,使用更加安全可靠.

注:其他同類產品工作電源與功率電源是分開輸入方式,并且還需要使用三相AC380V雙火線輸入才能滿足實驗要求,存在極大的安全隱患,容易造成使用人員觸電甚至傷亡等事故.

2、符合國家檢修規程:設備電源輸出全部為真實電壓和電流值,并且波形為標準正弦波,頻率為50-60Hz;能夠真正有效模擬互感器的真實狀態,符合國家相關檢修規定.

3、輸出容量大:單機220V輸入時最大電壓輸出0-1200V(108)/2500V(108H),單機最大電流輸0-400A.

4、功能齊全:可檢測CT/PT的伏安特性、自動計算拐點、變比、極性、5%和10%誤差曲線、角差比差、二次交流耐壓、二次負荷、CT一次通流(二次回路檢查)和退磁等項目,輕松實現一機多用.

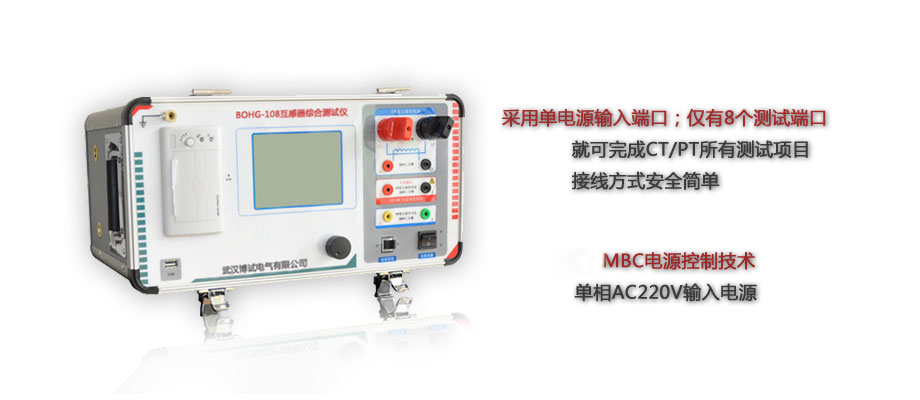

5、接線方式簡單:采用單電源輸入端口;僅有8個測試端口就可完成CT/PT所有測試項目,接線方式安全簡單,非常適合現場使用,能夠有效降低勞動強度,提高工作效率;

6、操作簡單:采用旋轉鼠標和大液晶顯示器,操作方式簡單,圖形顯示清晰,直觀方便.

7、快速打印:采用熱敏打印機,自動篩選打印典型報告使用數據,非常適合進行現場數據對比.

8、大容量FLASH存儲:可保存1000組試驗數據,掉電后可保存10年.

9、USB接口:方便連接新式筆記本電腦.

10、體積小,重量輕，方便現場使用.

技術參數

主要測試功能

一、對于電流互感器（CT）：

二、對于電壓互感器（PT）：

1、伏安特性測試

1、伏安特性測試

2、變比測試

2、變比測試

3、極性判別

3、極性判別

4、5％和10％誤差曲線

4、工頻交流耐壓測試

5、二次回路檢測

5、退磁

6、退磁

6、拐點計算

7、工頻交流耐壓測試

7、角差比差檢測

8、拐點計算

8、二次負荷檢測

9、角差比差檢測

10、二次負荷檢測

主要技術參數

工作電源：

AC220V±10V

電源輸入和輸出頻率：

50-60Hz

設備電源輸出波形：

正弦波

伏安特性單機輸出電壓：

0-1200V(108)/2500V(108H)

伏安輸出電流：

0-15 A

變比試驗單機輸出電流：

0-400 A

誤差：

I≤0.5%、U≤0.5%

工作溫度：

－10～40℃

相對濕度：

<85%

外形尺寸(長X寬X高)：

380 X 180 X 240（mm）

重量：

18(kg)

主要測試功能
一、對于電流互感器（CT）：	二、對于電壓互感器（PT）：
1、伏安特性測試	1、伏安特性測試
2、變比測試	2、變比測試
3、極性判別	3、極性判別
4、5％和10％誤差曲線	4、工頻交流耐壓測試
5、二次回路檢測	5、退磁
6、退磁	6、拐點計算
7、工頻交流耐壓測試	7、角差比差檢測
8、拐點計算	8、二次負荷檢測
9、角差比差檢測
10、二次負荷檢測

主要技術參數
工作電源：	AC220V±10V
電源輸入和輸出頻率：	50-60Hz
設備電源輸出波形：	正弦波
伏安特性單機輸出電壓：	0-1200V(108)/2500V(108H)
伏安輸出電流：	0-15 A
變比試驗單機輸出電流：	0-400 A
誤差：	I≤0.5%、U≤0.5%
工作溫度：	－10～40℃
相對濕度：	<85%
外形尺寸(長X寬X高)：	380 X 180 X 240（mm）
重量：	18(kg)

400-0808-827

BOHG-108互感器綜合測試儀
