使用交流耐壓試驗裝置時試品電壓怎么測量(含計算公式)

交流耐壓試驗裝置是電氣設備鑒定其絕緣好壞的最直接的試驗裝置。它對于判斷電氣設備能否投入運行有著決定性的意義，也是保證設備絕緣水平，避免發生絕緣事故的重要手段。 由于其試驗電壓比運行電壓高，其屬于破壞性，因此之前必須測定絕緣電阻和吸收比，直流耐壓或經tgδ測試合格。若有受潮或缺陷，應先作干燥處理再耐壓。

交流耐壓試驗裝置對于設備內部絕緣劣化有著累計效應，能使絕緣強度逐步衰減，因此，必須正確地選擇試驗電壓大小和時間，Us越高，發現絕緣缺陷的有效性更高，但被試品擊穿的可能性越大，積累效應更嚴重。因此國家標準參照各種絕緣材質和所能承受的過電壓倍數，規定了出廠試驗標準，而交接標準或預試標準的電壓低于出廠試驗電壓，但比如支柱絕緣子等幾乎沒有累積效應，因此其試驗電壓和出廠值幾乎一樣。

絕緣的擊穿電壓Uj與加壓的持續時間有關，隨時間的增加其Uj下降，因此規定了一分鐘。這一方面是為了觀察被試品情況，使有缺陷的絕緣來得及暴露（固體絕緣發生擊穿需要一定的時間）；另一方面不致于因為時間過長而引起的不應有的絕緣損害。

使用交流耐壓試驗裝置時的加壓方法

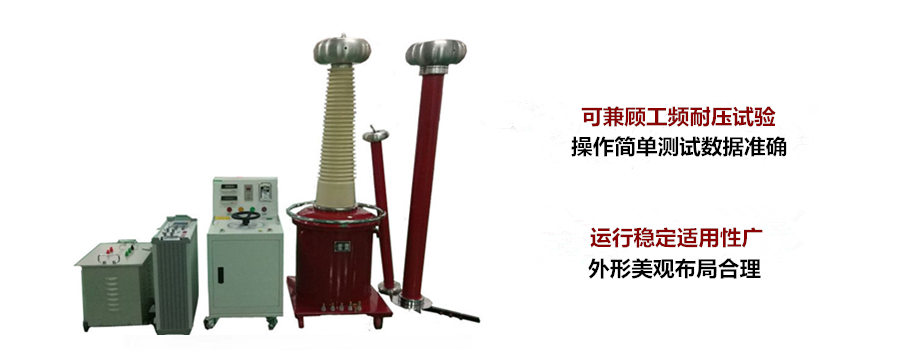

一、工頻耐壓試驗裝置：

包括用常規的交流試驗變壓器和工頻串、并聯諧振試驗，可以對交流電動機和發電機、絕緣子、斷路器、電流互感器等設備進行；

二、感應耐壓試驗裝置：

如變壓器、電磁式電壓互感器等，采用從二次加壓使得一次側感應高壓的方法，它不僅可以考驗被試品的主絕緣（繞組對地、相間、相對地），還可以考驗縱絕緣（同一繞組的層間、匝間），通常采用100~400HZ的倍頻進行；

三、沖擊電壓試驗裝置：

主要考驗被試品耐受操作波過電壓和大氣過電壓下絕緣的承受能力，它分為操作波沖擊電壓試驗和雷電沖擊電壓試驗。

交流耐壓試驗裝置的選取和電壓的產生及測量

針對不同的被試設備，應選取不同容量的耐壓裝置，因此首先必須計算電容電流，IC=ωCx Us，Us已有規定，而Cx要參閱資料或實測。

在進行發電廠和變電所的廠用系統比如CT和斷路器的交流耐壓時，采用50KV/6KVA的一套、而耐電動機時則需要用15KV/10KVA的較大容量的試驗變、在300或600MW機組的主封閉母線的耐壓中，則應采用一套100KV/50KVA的裝置來進行，其試驗電壓的選取若封母中有CT時應按照CT的耐壓等級、而發電機、變壓器、電力電纜耐壓時應用串、并聯諧振裝置則已經非常方便，串、并聯諧振即電流諧振，回路中電容電流和電感電流相互抵消，使得總回路電流很小，則電源電纜的截面可小一些，其品質因數Q可用試驗電壓和被試電流的乘積除以調壓器的輸出電壓和電流的乘積得到，一般可達10~40左右，Q=XC/R，而回路中的限流電阻R應盡量選小，否則調諧時很難達到諧振頻率；另外串聯諧振即電壓諧振，須采用激勵變壓器，而可調電感的耐壓等級應和被試品一樣，因其串聯回路的電壓相互抵消，則激勵變的容量可降低Q倍。

至于試驗電壓的測量，一般小電容量的被試品可只用變壓器低壓側電壓乘以變壓器變比即可得到，但大容量試驗試品的試驗電壓，還要考慮到容升效應和被試電壓的有效可靠，高壓側電壓的測定必須用合格的高壓測試儀進行，容升效應即在交流耐壓時容性電流在繞組上產生漏抗壓降，造成實際用到被試品上的電壓值超過按變比計算出的高壓側輸出的電壓。試驗電流的測量一般是在試驗變高壓側尾端串電流表來監視，但應有短路刀閘保護，防止加壓時沖壞和便于換檔。在主回路中串入限流電阻是為了防止在被試品擊穿時在試驗變壓器上產生過電壓，但不宜太大，太大會由于負載電流而產生較大的壓降和損耗，一般選0.1~0.5Ω/V。

耐壓試驗程序及試驗注意事項

任何被試品在交流耐壓前，應先進行其他絕緣試驗，合格后再進行，充油設備如油浸變應靜止規定的時間并油合格的情況下，以排除內部可能殘存的氣體。試驗前應測試絕緣電阻，試驗現場應設置安全區域、懸掛“高壓危險“的標志牌和圍欄，過壓保護調整好，一般為1.1~1.15倍試驗電壓，整定過流保護，一般為1.5倍電容電流，加壓前要檢查調壓器的零位，不可沖擊加壓。升壓過程中應密切監聽被試品有何異響、關注電流表的擺動，如無破壞性放電發生，則認為耐壓通過，耐壓后應測試被試品的絕緣電阻以比較。在耐壓過程中如發現電壓表指針擺動過大、電流表指示急劇增加、被試品冒煙、閃絡或發出擊穿響聲，應立即停止升壓。
