受到重慶電力高等專科學校的邀請，要求為其購買的BOXZ變頻串聯諧振耐壓試驗裝置、BO-2133智能電纜故障測試儀、B0-2134電纜識別儀、BO2571-II接地電阻測試儀等設備進行售后技術支持及使用培訓。接到通知后，我司于10月29日抵達重慶，與對方蘇工溝通后立即趕往重慶電力高等院校，對其設備進行全面的培訓講解及現場操作。

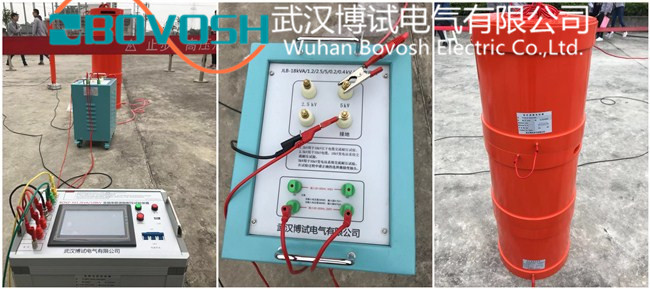

        在學校蘇工的帶領下，我們來到了學校高壓試驗場地，組織好了現場后，我們先開始進行了理論方面的講解培訓及注意事項的說明。今天我們主要講解的是諧振的原理及如何接線。BOXZ變頻串聯諧振耐壓試驗裝置主要由變頻控制器、勵磁變壓器、高壓電抗器、高壓分壓器等組成。

        當交流電通過線圈時，線圈的電感對交流電有阻礙作用，這個阻礙叫做感抗。

        當交流電通過電容時，電容對交流電的阻礙作用，這個阻礙叫做容抗。

        感抗和電容量成正比，和頻率也成正比。XL=2TTfL

        容抗和電容量成反比，和頻率也成反比。XC=1/2TTfC

        由此得出頻率公式為 F=1/2TT√C

        電流公式為 I=2TTFCU

        我司生產的諧振裝置頻率要求頻率在30HZ---300HZ之間。電流由電抗器決定。所以在做10KV電纜時，我們可以查出電容C在1.2公里大約為0.3401UF，電抗器每節電感值為80H，電流為1.5A。試驗電壓18KV，我們可以得出2節電抗器并聯時可以，滿足頻率及電流。

        講解完10KV電纜的接線及電抗器組裝法式后，又為學生們講解了電抗器在串聯和并聯組裝時所用的計算法式及公式，并舉例35KV電纜組裝方式，之后由現場同事來運用計算。最后告知學生們此串聯諧振裝置最高連續工作1小時，再次工作需要等電抗器冷卻。

        此次試驗主要由范工及陳工主持，包括理論知識講解，接線，組裝電抗器，升壓操作，安全事項等均已順利完成，臨走前再次囑咐注意事項及串聯諧振裝置只可連續工作一小時，之后需等電抗器冷卻在做實驗。經過一天的共同交流，學生們基本掌握了此次設備的正確操作方法及注意事項，校方及蘇工都對此次培訓工作表示認可及贊揚。
