直流耐壓試驗和交流耐壓試驗裝置可以替換嗎(含兩者的區別)

交流耐壓和直流耐壓都是耐壓試驗裝置,是鑒定電力設備絕緣強度的方法。絕緣預防性試驗電氣設備絕緣預防性試驗是保證設備安全運行的重要措施,通過試驗,掌握設備絕緣狀況,及時發現絕緣內部隱藏的缺陷,交流耐壓和直流耐壓都是耐壓試驗裝置,是鑒定電力設備絕緣強度的方法。

交流耐壓實驗裝置是什么

交流耐壓試驗裝置是鑒定電力設備絕緣強度最有效和最直接的方法。

電力設備在運行中,絕緣長期受到電場、溫度、和機械振動的作用會逐漸發生劣化其中包括整體劣化,形成缺陷。例如由于局部地方電場比較集中或者局部絕緣比較脆弱就存在局部的缺陷。各種預防性試驗方法,各有其長,均能分別發現一些缺陷,反映出絕緣的狀況,但其他試驗方法的試驗電壓往往都低于電力設備的工作電壓,作為安全運行的保證還不夠有力。直流耐壓試驗裝置雖然試驗電壓比較高,能發現一些絕緣的弱點,但是由于電力設備的絕緣大多數都是組合電介質,在直流電壓的作用下,其電壓是按電阻分布的,所以交流電力設備在交流電場下的弱點使用直流作試驗就不一定能夠發現。交流耐壓試驗裝置符合電力設備在運行中所承受的電氣狀況,同時交流耐壓試驗裝置一般比運行電壓高,因此通過試驗后,設備有較大的安全裕度,所以這種試驗已經成為保證安全運行的一個重要手段。但是由于交流耐壓試驗裝置所采用的試驗電壓比運行電壓高得多,過高的電壓會使絕緣介質損失增大、發熱、放電,會加速絕緣缺陷的發現,因此,從某種意義上講,交流耐壓試驗是一種破壞性試驗。

在進行交流耐壓試驗前,必須先進行各項非破壞性試驗,如測量絕緣電阻、吸收比、介質損耗因數tgδ、直流泄漏電流等,對各項試驗結果進行綜合分析,以決定該設備是否受潮或含有缺陷。若發現己存在問題,需預先進行處理,待缺陷消除后,方可進行交流耐壓試驗裝置,以免在交流耐壓試驗過程中,發生絕緣擊穿,擴大絕緣缺陷,延長檢修時間,增加檢修工作量。

交流耐壓試驗裝置對絕緣的考驗非常嚴格,能有效地發現較危險的集中性缺陷。它是鑒定電氣設備絕緣強度最直接的方法,對于判斷電氣設備能否投入運行具有決定性的意義,也是保證設備絕緣水平、避免發生絕緣事故的重要手段。

交流耐壓試驗裝置有時可能使絕緣中的一些弱點更加發展,因此在試驗前必須對試品先進行絕緣電阻、吸收比、泄漏電流和介質損耗等項目的試驗,若試驗結果合格方能進行交流耐壓試驗。否則,應及時處理,待各項指標合格后再進行交流耐壓試驗,以免造成不應有的絕緣損傷。

直流耐壓實驗裝置是什么

測試電壓,大部分的安全標準允許在耐壓測試中使用交流或直流電壓。若使用交流測試電壓,當達到電壓峰值時,無論是正極性還是負極性峰值時,待測絕緣體都承受最大壓力。

因此,如果決定選擇使用直流電壓測試,就必須確保直流測試電壓是交流測試電壓的N倍,這樣直流電壓才可以與交流電壓峰值等值。

使用直流測試電壓的其中一個好處在于在直流模式下,流過耐壓測試儀報警電流測量裝置的是真正的流過樣品的電流。采用直流測試的另一個好處在于可以逐漸的施加電壓。在電壓增加時通過監視流過樣品的電流,操作者可以在擊穿發生前察覺到。需要注意的是當使用直流耐壓測試儀時,由于電路中的電容充電,必須在測試完成后對樣品進行放電。事實上,無論是測試電壓是多少、其產品特點如何,在操作產品前對其放電都是有好處的。

直流耐壓測試的不足在于它只能在一個方向施加測試電壓,不能像交流測試那樣可以在兩個極性上施加電應力,而多數電子產品正是在交流電源下進行工作的。另外,由于直流測試電壓較難產生,因此直流測試比交流測試成本要高。

直流耐壓試驗裝置電壓較高,對發現絕緣某些局部缺陷具有特殊的作用,可與泄漏電流試驗同時進行。

直流耐壓試驗裝置與交流耐壓試驗裝置相比,具有試驗設備輕便、對絕緣損傷小和易于發現設備的局部缺陷等優點。與交流耐壓試驗裝置相比,直流耐壓試驗裝置的主要缺點是由于交、直流下絕緣內部的電壓分布不同,直流耐壓試驗裝置對絕緣的考驗不如交流更接近實際。

直流耐壓實驗裝置和交流耐壓實驗裝置的區別

一、性質不同

交流耐壓實驗裝置:鑒定電力設備絕緣強度最有效和最直接的方法。

直流耐壓實驗裝置:為檢測設備在高壓試驗下承受的最大電壓峰值。

二、破壞性不同

直流耐壓實驗裝置:由于直流電壓下的絕緣基本上不產生介質損耗,所以直流耐壓對絕緣的破壞較小。此外,由于直流耐壓只需提供很小的漏電流,所以所需的試驗設備容量小,攜帶方便。

交流耐壓:交流耐壓比直流耐壓對絕緣的破壞更大,由于試驗電流是電容電流,需要大容量的試驗設備。

絕緣預防性試驗

電氣設備絕緣預防性試驗是保證設備安全運行的重要措施,通過試驗,掌握設備絕緣狀況,及時發現絕緣內部隱藏的缺陷,并通過檢修加以消除,嚴重者必須予以更換,以免設備在運行中發生絕緣擊穿,造成停電或設備損壞等不可挽回的損失。

絕緣預防性試驗可分為兩大類︰

一類是非破壞性試驗或稱絕緣特性試驗,是在較低的電壓下或用其他不會損壞絕緣的辦法來測量的各種特性參數,主要包括測量絕緣電阻、泄漏電流、介質損耗角正切值等,從而判斷絕緣內部有無缺陷。實驗證明,這類方法是行之有效的,但目前還不能只靠它來可靠的判斷絕緣的耐電強度。

另一類是破壞性試驗或稱耐壓試驗裝置,試驗所加電壓高于設備的工作電壓,對絕緣考驗非常嚴格,特別是揭露那些危險性較大的集中性缺陷,并能保證絕緣有一定的耐電強度,主要包括直流耐壓、交流耐壓等。使用耐壓試驗裝置的缺點是會給絕緣造成一定的損傷。

(一)耐壓試驗裝置--破壞性試驗

試驗所加電壓等價于或高于設備運行中可能受到的各種電壓。最有效和最可信;可能導致絕緣的破壞。

種類:

工頻耐壓試驗裝置

直流耐壓試驗裝置

沖擊耐壓試驗裝置

(二)檢查性試驗--預防性試驗

測定絕緣某些方面的特性;一般在較低電壓下進行,通常不會導致絕緣的擊穿破壞。

方法有許多種:

測絕緣電阻,吸收比

測泄漏電流

測tgδ,等效電容C,等效電阻R

局部放電測試,電壓分布測試

油氣色譜分析

各方法反映絕緣缺陷的性質不同,對不同絕緣材料和絕緣結構的有效性也不同。

兩類試驗間的關系:

相互補充,而不能相互代替

先作檢查性試驗,再確定耐壓試驗裝置的時間和條件

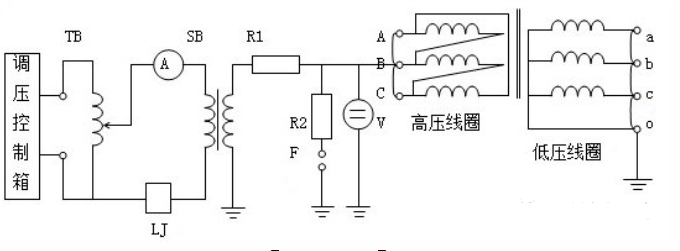

交流耐壓試驗裝置:

交流耐壓試驗裝置是破壞性試驗;在出廠和交接試驗中進行,對其耐壓值的要求也不同。

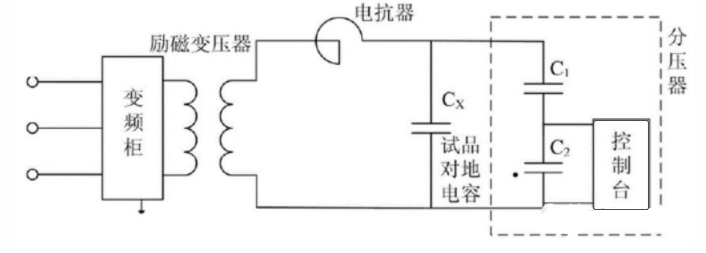

交流耐壓裝置有:試驗變壓器、工頻和變頻串聯諧振耐壓試驗裝置。根據被試品和試驗設備的容量大小決定是用工頻還是用變頻。

一般地,電纜和GIS用變頻,開關、避雷器、電流互感器用工頻,電壓互感器用三倍頻

1、交流耐壓試驗裝置試驗電壓值的確定:根據電氣設備的電壓等級,按照交流耐壓試驗的標準確定試驗電壓值。

2、試驗設備:試驗變壓器、調壓器、阻容分壓器、測量球隙

3、工頻高壓的測量:測量球隙、阻容分壓器

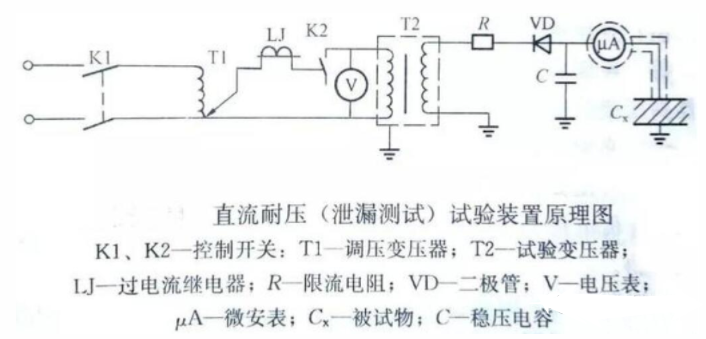

直流耐壓試驗裝置︰

直流耐壓試驗裝置采用直流電壓發生器作為試驗電源。

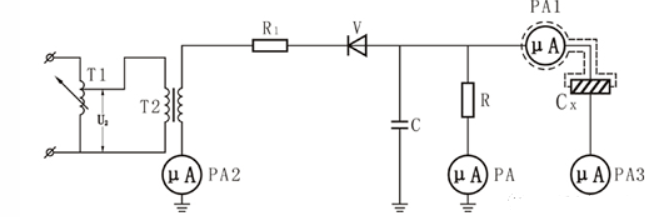

在進行直流耐壓試驗時可同時進行直流泄漏電流測量,測量微安表可接在高壓側,也可接在低壓側。測泄漏電流時電壓:5kV~60kV。避雷器直流1mA參考電壓(220kV等級)可達290kV。直流耐壓試驗裝置的試驗電壓∶2.0~2.5倍額定電壓。

直流耐壓試驗裝置的特點∶

1、設備較輕便。

2、介質無極化損耗。

3、可制作伏安特性曲線。

4、電壓高容易發現缺陷。

5、容易發現發電機端部缺陷。

一個好的絕緣,在標準規定的試驗電壓作用下,其泄漏電流不應隨加壓時間的延長而增加。如果在0.5倍試驗電壓附近泄漏電流已開始迅速上升則此設備運行電壓下即有被擊穿的危險。

為什么交流耐壓試驗裝置與直流耐壓試驗裝置不能互相代替?

因為交流、直流電壓在絕緣層中的分布不同,直流電壓是按電導分布的,反映絕緣內個別部分可能發生過電壓的情況;交流電壓是按與絕緣電阻并存的分布電容成反比分布的,反映各處分布電容部分可能發生過電壓的情況。另外,絕緣在直流電壓作用下耐壓強度比在交流電壓下要高。所以,交流耐壓試驗裝置與直流耐壓試驗裝置不能互相代替。
