三相電能質量分析儀怎么操作使用(含具體接線圖)

三相電能質量分析儀配有一條四芯的電壓測試線、三只電流測試鉗（根據需要可配備到六只）。電壓測試線用來接入被測電壓信號，在現場用電流鉗進行測試，每只電流鉗分別對應一個鉗表接口，不能互換，否則會影響測試精度，每只鉗表中間有一個圓標貼，顯示出鉗表的相別和極性（標N的一端為電流的流出端，在使用接線要注意極性，接反會影響測試結果）。

在測試使用三相電能質量分析儀的過程中要注意的問題：

1、要在測試前插好電流測試鉗，嚴禁先夾被測信號后插入電流鉗插座，這相當于電流測試鉗二次開路，容易產生開路高壓，損壞儀器。測試完成后要先摘下所有電流測試鉗再拔下與主機相連的插頭。

2、測試鉗為保證各通道精度，應一一對應，要把各電流鉗正確插入唯一與之對應的插座。交換不同輸入插座，會降低了測試精度，但交叉后一般測試精度也不會超出在±2%。

3、接入電壓信號時測試線一定要先接到儀器的電壓端子，然后再接到被測設備的電壓端子；測試完成后一定要先摘下被測設備的電壓接頭，然后再拆除儀器側的電壓線。（此條尤為重要，反之可能引起大事故）

下面就不同的測試項目進行說明。

三相電能質量分析儀怎么操作使用

（一）、三相四線制電能質量分析儀的接線方式

1、測試目的

檢測被測設備的三路電壓、三路電流的信號，通過測試數據來了解被測設備的實時電壓幅值、電流幅值、有功功率、無功功率、相位、頻率以及各參量之間的矢量關系的真實情況；可將六個參量的向量圖同屏顯示出來，從而確定供電系統的運行情況，便于分析故障原因和線損原因。

2、測試方法

具體接線方法如下圖所示

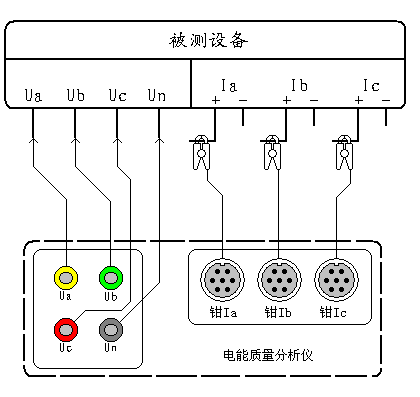

三相四線制電能質量分析儀測試接線圖

在三相四線制接線方式時用黃色導線聯接被測設備的A相電壓和儀器的A相電壓端子、綠色導線聯接被測設備的B相電壓和儀器的B相電壓端子、紅色導線聯接被測設備的C相電壓和儀器的C相電壓端子；三只鉗形電流互感器用來測量被測設備電流的A、B、C三相，接好線后進入“測試參數”屏查看測量結果。

（二）、三相三線制接線方式電能質量分析儀電參量的測量

1、測試目的

檢測被測設備的二路電壓、二路電流的信號，通過測試數據來了解被測設備的實時電壓幅值、電流幅值、有功功率、無功功率、相位、頻率以及各參量之間的矢量關系的真實情況；可將四個參量的向量圖同屏顯示出來，從而確定供電系統的運行情況，便于分析故障原因和線損原因。

2、測試方法

具體接線如圖所示：

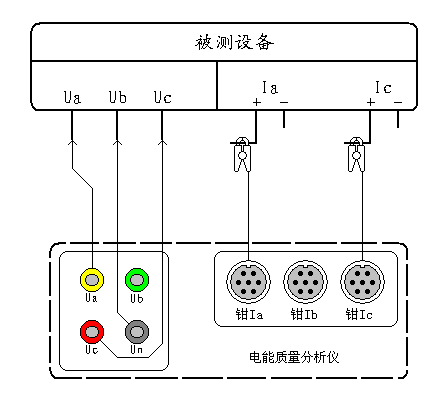

三相三線制電能質量分析儀測試接線圖

在三相三線制接線方式時只用三根電壓線，其中黃色導線聯接被測設備A相和儀器的A相電壓端子、綠色導線聯接被測設備的B相電壓和儀器的N相電壓端子（注意不是B相）、紅色導線聯接被測設備的C相電壓和儀器的C相電壓端子；A、C兩只鉗形電流互感器用來測量被測設備電流的A、C兩相，接好線后進入“測試參數”屏查看測量結果。

（三）、波形顯示測量部分

1、測試目的

通過本項目可以顯示各參量的波形，了解各參量之間的相位關系（超前或滯后），觀察波形的畸變情況，分析畸變產生的原因，PT和CT有無過負荷的情況。

2、測試方法

根據被測設備的接線方式的不同而進行不同的接線，具體接線方法在上述已經詳細描述過了。

接好線后進入“波形顯示界面”進行測試。

（四）、頻譜分析測量部分

1、測試目的

本功能用來顯示各相電壓參量、各相電流參量1－50次諧波含量的柱狀圖以及各參量（1－64次）諧波的含量百分比，總諧波失真度等指標，以此來判斷該相電壓或電流電能質量的好壞。

2、測試方法

根據被測設備的接線方式的不同而進行不同的接線：

三相四線接線方式的設備按照圖二十三進行接線；

三相三線接線方式的設備按照圖二十四進行接線。

接好線后進入“頻譜分析界面”進行測試。

五）、電壓諧波分析部分

1、測試目的

本功能用來顯示三路電壓參量2－64各次諧波含量的數值和百分比含量，以此來判斷被測電壓信號電能質量的好壞。

2、測試方法

具體接線如圖所示：

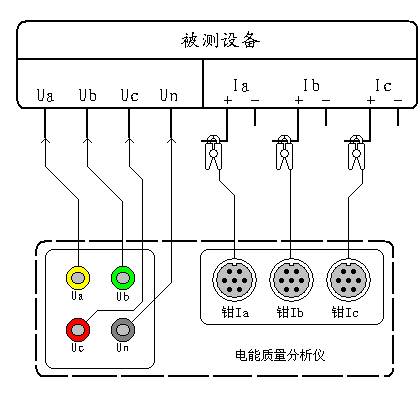

電壓諧波電能質量分析儀測試接線圖

在本項目中同時接入三相電壓信號。將電壓測試線的黃、綠、紅、黑四種顏色分別對應被測信號的A、B、C、N四條相線（當PT二次采用三線制接法時將被測設備的B相電壓接到儀器的Un端子，只用三根電壓線即可）。接好線后進入“電壓諧波”屏查看測量結果。

（六）、電流諧波分析部分

1、測試目的

本功能用來顯示三路電流參量2－64各次諧波含量的數值和百分比含量，以此來判斷被測電流信號電能質量的好壞。

2、測試方法

具體接線如圖所示：

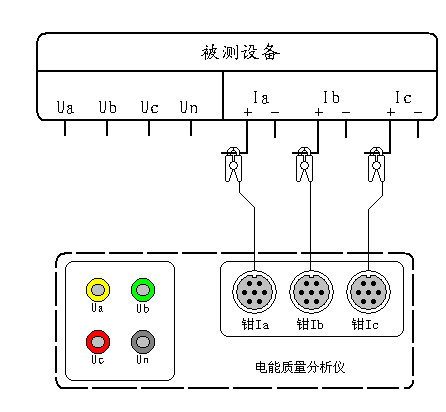

電流諧波電能質量分析儀測試接線圖

在本項目中同時接入三路電流信號。用A、B、C三只鉗形電流互感器分別來測量被測設備電流回路的A、B、C三相，（當被測設備為三相三線接線方式時只用到A、C兩相的鉗表）接好線后進入“電流諧波”屏查看測量結果。

（七）、不平衡度測量部分

1、測試目的

本功能用來顯示各分相電壓幅值和3倍零序電壓3U0、零序電壓U0、正序電壓U1、負序電壓U2、電壓不平衡度數值＃u；各分相電流幅值和3倍零序電流3I0、零序電流I0、正序電流I1、負序電流I2、電流不平衡度數值＃i。以此來評價電壓、電流不平衡對供電質量的影響。

2、測試方法

具體接線方式按照圖進行接線：

不平衡度電能質量分析儀測試接線圖

用黃色導線聯接被測設備的A相電壓和儀器的A相電壓端子、綠色導線聯接被測設備的B相電壓和儀器的B相電壓端子、紅色導線聯接被測設備的C相電壓和儀器的C相電壓端子；三只鉗形電流互感器用來測量被測設備電流的A、B、C三相，接好線后進入“不平衡度”屏查看測量結果。

電能質量分析儀電池的維護以及怎么充電

儀器采用高性能鋰離子充電電池做為內部電源，操作人員不能隨意更換其他類型的電池，避免因電平不兼容而造成對儀器的損害。

儀器須及時充電，避免電池深度放電影響電池壽命，

正常使用的情況下盡可能每天充電（長期不用最好在一個月內充一次電），以免影響使用和電池壽命，每次充電時間應在6小時以上，因內部有充電保護功能，可以對儀器連續充電。

每次將電池從儀器中取出后儀器內部的電池保護板自動進入保護狀態，重新裝入電池后，不能直接工作，需要用充電器給加電使之解除保護狀態，才可正常工作。

使用電能質量分析儀的注意事項

1．在測量過程中一定不要接觸測試線的金屬部分，以避免被電擊傷。

2．測量接線一定要嚴格按說明書操作，確保人身安全。

3．最好使用有地線的電源插座。

4．不能在電壓和電流過量限的情況下工作。

5．各鉗表一定要與面板上相應的插座一一對應，否則會影響測試結果。

6．電壓線和鉗表接入時一定要按照先接儀器側再接到被測裝置的原則，拆除時一定要按照先拆裝置側再拆儀器側的原則進行。

7．每次使用完畢注意一定要關閉工作電源開關，因有時液晶背光自動關閉后，只是液晶屏不顯示，儀器還在正常工作，所以必須關閉工作電源開關。

8．在進行長時監測時，一定要連接好電源線，否則內部電源將被耗盡，無法完成監測
