    外接電源變壓器損耗測量









    作者：博試電氣 添加時間：2017-08-30 14:43:28?? 瀏覽：




        基本概念





        空載試驗:從變壓器的某一繞組(一般從二次低壓側)施加正弦波額定頻率的額定電壓,其余繞組開路,測量空載電流和空載損耗.如果試驗條件有限,電源電壓達不到額定電壓,可在非額定電壓條件下試驗,這種試驗方法誤差較大,一般只用于檢查變壓器有無故障,只有試驗電壓達到額定電壓的80%以上才可用來測試空載損耗.







        短路試驗:將變壓器低壓大電流側人工短聯接,從電壓高的一側線圈的額定分接頭處通入額定頻率的試驗電壓,使繞組中電流達到額定值,然后測量輸入功率和施加的電壓(即短路損耗和短路電壓)以及電流值.







        測試方法





        根據不同的測試項目以下分別進行介紹:





        ⑴.單相電源分相對三相變壓器空載損耗的測量:當現場試驗條件無法滿足用三相電源來做空載試驗時,可用單相電源(交流220V)來進行三相變壓器的空載試驗.分別對變壓器的每相加壓試驗,試驗結果自動折算到三相電源試驗的情況.具體接線(見附件三).







        利用儀器的Ua、Ub測量電壓,用A相電流回路測量電流,依次對被測變壓器的低壓側Ao、Bo、Co加電,進行測試.

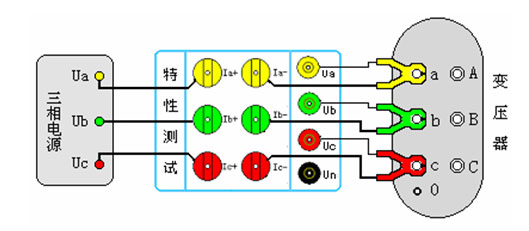

        ⑵.三相電源測量變壓器的空載損耗:將變壓器的非測試端開路,按圖方式接線





        ⑶.測量單相變壓器短路損耗:

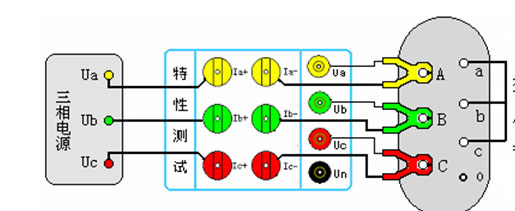

        ⑷.三相三線電源測量變壓器短路損耗:從變壓器高壓側施加三相測試電源,低壓側用專用短接線良好短接,





        ▲    注意:我們這里采用方法相當于以往的兩功率表法,電壓測量UAB、UCA和UCB三相電壓值,結果為三相的平均值;功率損耗只測量PAB和PCB兩相功率,總損耗為兩相功率損耗之和.
