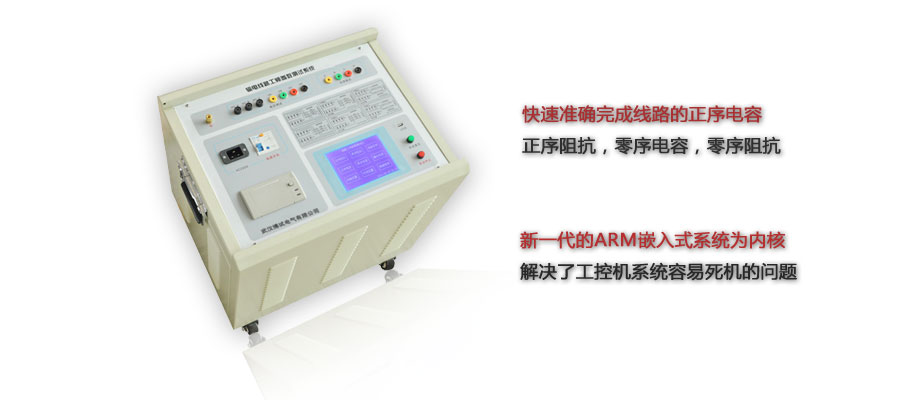

BOLP輸電線路工頻參數測試系統



    BOLP 輸電線路工頻參數測試系統是發電站、變電站等現場或實驗室測試各種高壓輸電線路參數的高精度測試儀器.儀器為一體化結構,內置變頻電源模塊,可變頻調壓輸出電源.頻率可變為45Hz或55Hz,采用數字濾波技術,避開了工頻電場對測試的干擾,從根本上解決了強電場干擾下準確測量的難題.同時適用于全部停電后用發電機供電檢測的場合.

    隨著電網的發展和線路走廊用地的緊張,同桿多回架設的情況越來越普遍,輸電線路之間的耦合越來越緊密,在輸電線路工頻參數測試時干擾越來越強,嚴重影響測試的準確性和測試儀器設備的安全性,針對這一問題,我們開發了新一代輸電線路異頻參數測試系統,集成變頻測試電源、精密測量模塊、DSP高速數字處理芯片;有效地消除強干擾的影響,保證儀器設備的安全,能極其方便、快速、準確地測量輸電線路的工頻參數.

    輸電線路工頻參數測試系統、輸電線路工頻參數測試、工頻參數測試儀、輸電線路工頻參數測試儀、輸電線路參數測儀

    1、全面的線路測試

    快速準確完成線路的正序電容,正序阻抗,零序電容,零序阻抗等參數的測量,同時還可以測量線路間互感和耦合電容測量;

    2、抗干擾能力強

    由儀器內部自帶自主研發的變頻電源模塊提供儀器測量輸出電源,頻率可變為45Hz或55Hz,并采用數字濾波技術,有效地避開了現場各種  工頻干擾信號,使儀器實現高精度、準確可靠的測量;

    3、引導式操作菜單

    儀器配備了高端的全觸摸液晶顯示屏,超大顯示界面所有操作步驟中文菜單顯示,每一步都非常清楚,操作人員不需要額外的專業培訓就能使用.輕輕觸摸一下就能完成整個過程的測量,是目前非常理想的智能型測量設備.

    4、外部接線簡單

    僅需一次接入被測線路的引下線就可以完成全部的線路參數測量;

    5、ARM嵌入式系統

    儀器以新一代的ARM嵌入式系統為內核,解決了工控機系統容易死機的問題.

    6、集成化程度高;

    實現了測試電源、儀表、計算模型一體化,將一卡車的設備濃縮為一臺儀器.

    7、精準高速測試

    儀器內部采用專業的DSP快速數字信號處理器作為處理核心,在保證測量數據精準的前提下,大大的提升儀器本身的運算  處理能力;30分鐘內可完成傳統方法兩個小時的工作量;

    8、測量精度高

    儀器本身提供接近工頻的異頻電源(45Hz和55Hz),輕松分離工頻及雜波干擾,有效地實現小信號的高精度測量;

    9、測試數據管理

    可以保存100組測試數據,并能夠通過USB接口導出到上位計算機進行數據管理及報告生成.

    10、高效全面的測試

    只需一次接線就可以完成全部序參數的測量,徹底解決現有測試手段存在的測試接線倒換煩瑣、干擾、穩定度、精度等方面存在的問題.

    11、一體化設計

    重量輕,因采用了獨特的自帶自主研發變頻電源模塊技術,和同類產品相比輕30kg,無須分體.

    12、供電方式靈活

    適用于全部停電后用發電機供電檢測的場合.

    13、可用于直流線路

    具備測量兩相線路的功能(包括直流輸電線路和電氣化鐵路牽引線路).

    1、儀器供電電源:單相,~220V±10%

    2、儀器內部異頻電源特性:

    最大輸出電壓:三相,~200V(有效值,<±1%)

    最大輸出電流: 8A

    輸出頻率: 45Hz,55Hz

    3、測量范圍:電容: 0.1~50μF;

    阻抗: 0.1~400Ω;

    阻抗角: -90°~ +90°;

    4、測量分辨率:電容: 0.0001μF;

    阻抗:   0.0001Ω;

    阻抗角:   0.0001°

    5、測量準確度:

    測量電壓:±0.5%讀數±0.01V;測量電流:±0.5%讀數±0.01A;

    電容:≥1μF時,±1%讀數±0.01μF;<1μF時,±2%讀數±0.01μF;

    阻抗:≥1Ω時,±1%讀數±0.01Ω;<1Ω時,±2%讀數±0.01Ω;

    阻抗角:±0.2°(電壓>1.0V);±0.3° (電壓:0.2V~1.0V);

    6.  保護功能:儀器具有過流、過壓、接地等保護功能.

    過流保護

    電源輸出過流保護(大于150%額定輸出)

    干擾電流大于40A時,儀器保護

    7.  過壓保護

    電源輸出過壓保護(大于150%額定輸出)

    電壓陡升時(上升斜率大于15V/ms)保護

    經過儀器抑制后感應干擾電壓大于350V時保護

    8.  接地保護措施:儀器在開始測試前和測試完成后,所有測試端子均自動接入到大地,保證儀器安全和操作人員安全(前提是按照高壓試驗安  全操作要求,將儀器大地端子可靠接地)

    9.  波形畸變率:正弦波,畸變率<2%

    10.  絕緣性能、抗震性能

    11.  外形尺寸:500(L)×400(W)×450(H)mm3

    12.  重量: 45kg
